Запчасти к осушителям сжатого воздуха Ingersoll Rand

На время написания этого текста (зима 2010 года), компания Ingersoll Rand, насколько нам известно, предлагает своим клиентам:

- адсорбционные осушители с холодной регенерацией серий D-IL и D-IM

- адсорбционные осушители с горячей регенерацией серии D-IB

- фреоновые осушители серий D-IN и TMS

Также, ранее Ingersoll Rand поставляла:

- адсорбционные осушители с холодной регенерацией серий TZ и TZM

- адсорбционные осушители с горячей регенерацией серии TZV

- фреоновые осушители серий DS и TS

Для каких осушителей Ingersoll Rand мы поставляем запчасти?

Наша компания имеет возможность предлагать запасные части не для всех осушителей Ingersoll Rand, а только для, насколько нам известно, более не предлагаемых IR адсорбционных осушителей серий TZ, TZM и TZV, рефрижераторных осушителей серий DS и TS, а также для современных адсорбционных осушителей Ingersoll Rand серии D-IM, типы которых перечислены в таблицах ниже - зато, 1) для этих осушителей мы поставляем любые запасные части, 2) как нам кажется, мы предлагаем их по довольно привлекательным ценам, и 3) многие запчасти мы имеем возможность поставить из наличия, с нашего склада в Москве.

Внимание! При обращении к нам по поводу поставки запасных частей, для экономии Вашего и нашего времени, а также избежания ошибок при подборе запчастей, пожалуйста, по возможности, сразу сообщайте нам модель и серийный (заводской) номер Вашего осушителя.

Для осушителей Ingersoll Rand TZ

Осушители TZ - это адсорбционные осушители сжатого воздуха с холодной регенерацией адсорбента, использующие классический принцип короткоцикловой безнагревной адсорбции. Осушители TZ с резьбовыми присоединениями были рассчитаны на рабочее давление до 16 бар, с фланцевыми присоединениями - до 10 бар (хотя, разумеется, вообще, декларируемое pmax объясняется вовсе не типом присоединения, а усложнением процедур изготовления, приемки и сертификации адсорберов большего объема, которыми оснащены, в частности, и старшие модели TZ - поэтому, часто производители предпочитают задекларировать для стандартного модельного ряда меньшее, «обычно достаточное» большинству потенциальных покупателей давление, а в случае необходимости работы осушителя при большем давлении, разово изготовить нестандартную модификацию).

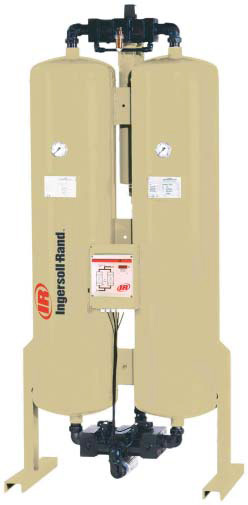

Модель	Qном, м³/ч	Габаритные размеры, мм			Присоед., дюйм. резьба (G) или фланец (Ду)	Масса, кг	Осушитель TZ (размер 022...142)
Модель	Qном, м³/ч	Ширина	Глубина	Высота	Присоед., дюйм. резьба (G) или фланец (Ду)	Масса, кг
TZ 022	132	566	440	1700	G1	127
TZ 028	168	595	440	1700	G1	162
TZ 038	228	634	460	1760	G1	206
TZ 050	300	634	460	1800	G1	237
TZ 061	366	820	540	1860	G 1½	292
TZ 087	522	874	540	1860	G1½	382
TZ 117	702	905	510	1975	G1½	450
TZ 142	852	1015	510	1995	G2	536
TZ 192	1152	1060	840	2070	Ду 50	640
TZ 250	1500	1270	900	2110	Ду 65	830
TZ 325	1950	1350	990	2150	Ду 65	955
TZ 392	2352	1530	1040	2210	Ду 80	1075
TZ 500	3000	1600	1100	2230	Ду 80	1500
TZ 633	3798	1875	1200	2340	Ду 100	1990
TZ 767	4602	1910	1250	2640	Ду 100	2410
TZ 933	5598	2160	1150	2815	Ду 125	2850

Для Ingersoll Rand серии TZ, мы поставляем любые оригинальные запасные части, немецкого производства (за исключением фильтров-глушителей Atomuffler, которые фактически производятся в США компанией Allied Witan, а также молекулярных сит, или цеолита, которые изготавливаются в Швейцарии компанией Zeochem). Однако, мы приобретаем их не у Ingersoll Rand, а у их фактических производителей - поэтому, маркировки "Ingersoll Rand" на поставляемых нами запчастях и материалах нет (если это, конечно, для Вас важно вообще).

Перечисляя поставляемые запасные части более подробно, можно сказать, что Пользователям осушителей TZ до типоразмера 142 мы можем предложить соленоидные клапаны, их индукционные катушки, рабочие диафрагмы впускных и разгрузочных клапанов, рабочие диафрагмы обратных клапанов, уплотнительные кольца под соленоидные клапаны, фильтры-глушители, пылевые внутриадсорберные сетки (стоят в верхней части адсорберов), блоки управления, чипы-«ключи» для сброса предупредительного сообщения "Ser." с блоков управления Multitronic, а также и другие, менее востребованные части (например, блоки управляющих и обратных клапанов в сборе, манометры, патрубки и пр.)

Пользователям старших моделей серии TZ, начиная с типоразмера 192, конструкция которых отличается от конструкции младших моделей, мы предлагаем отдельные соленоидные клапаны и блоки соленоидных клапанов целиком, ремкомплекты седловых разгрузочных клапанов, фильтроэлементы для фильтра воздуха управления, а также и другие, менее востребованные части, например: обратные заслонки, разгрузочные клапаны в сборе, главную поворотную заслонку-«бабочку» в сборе и пр.

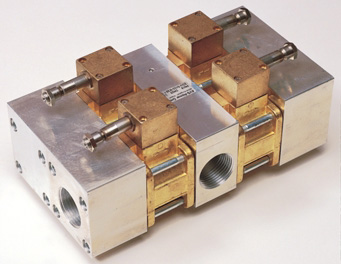

Блок соленоидных клапанов осушителя TZ, без инд. катушек

(для осушителя типоразмера 022...142)

Разумеется, мы можем предложить и фильтрующие элементы для предварительных и финальных магистральных фильтров сжатого воздуха, однако ситуация с ними немного осложнена тем фактом, что Ingersoll Rand использовала с осушителями серии TZ фильтры как минимум 3 производителей - и для того, чтобы предложить Вам фильтроэлементы для Ваших фильтров, нам необходимо сначала их идентифицировать. Пожалуйста, обращайтесь к нам за дополнительной информацией (и, пожалуйста, в свою очередь, будьте готовы предоставить дополнительную информацию по фильтрам нам).

Конечно, мы поставляем и адсорбент для этих осушителей. В осушителях TZ следует использовать молекулярные сита MS512·4A, которые всегда имеются в наличии на нашем складе в Москве, а иногда имеются и на складах наших филиалов в Ростове и Красноярске.

Можем также отметить, что специалисты нашей компании хорошо знакомы с устройством и спецификой осушителей серии TZ, и будут рады проконсультировать Вас в случае затруднений при выборе или идентификации запасных частей, относительно формального регламента техобслуживания и фактической потребности осушителя в проведении на нем тех или иных сервисных мероприятий, по вопросам выявления и устранения неисправностей, оптимизации работы осушителя, а также по любым другим вопросам.

Для осушителей Ingersoll Rand D-IM

Серия осушителей D...IM - это также, как и TZ, осушители сжатого воздуха с холодной регенерацией адсорбента. Принципиально, они идентичны TZ (собственно, в области холодной регенерации вообще сложно придумать что-то новое), и их отличие заключается в «модульности» - или, проще говоря, в том, что D-IM заключены в компактный корпус, в отличие от TZ, все компоненты которых «на виду» и легко доступны снаружи для проверки или обслуживания.

Для D-IM, мы также поставляем все оригинальные запасные части - но, к сожалению, в отличие от запчастей для TZ, для D-IM из наличия мы, скорее всего, сможем предложить лишь адсорбент и, иногда, фильтрующие элементы. Все остальные же части мы сможем поставить только под заказ, но, как мы полагаем, по более привлекательным ценам, чем российские дилеры Ingersoll Rand.

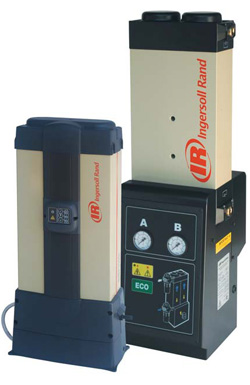

Модель	Qном, м³/ч	Габаритные размеры, мм			Присоед., дюйм. резьба (G)	Масса, кг	Осушители D...IM (слева - D34IM, справа - D90IM)
Модель	Qном, м³/ч	Ширина	Глубина	Высота	Присоед., дюйм. резьба (G)	Масса, кг
D5IM (DAS 1)	5	289	149	422	G3/8"	11
D14IM (DAS 3)	14	289	149	616	G3/8"	16
D25IM (DAS 6)	25	289	149	906	G3/8"	23
D34IM (DAS 7)	34	289	149	1098	G3/8"	28
D41IM (DME 012)	41	284	302	837	G½	32
D54IM (DME 015)	54	284	302	1003	G½	37
D71IM (DME 020)	71	284	302	1168	G½	42
D90IM (DME 025)	90	284	302	1333	G½	47
D110IM (DME 030)	110	284	302	1499	G½	52
D150IM (DME 040)	150	220	566	1747	G1	60
D180IM (DME 050)	180	220	566	1433	G1	84
D221IM (DME 060)	221	220	566	1599	G1	90
D229IM (DME 080)	299	220	566	1847	G1	104

Кроме модульных осушителей серии D...IM, которые перечислены в таблице выше, у Ingersoll Rand ранее также были модульные осушители серии TZM, конструктивно идентичные D...IM. В связи с изменениями в производственной программе фактического производителя, Ingersoll Rand также заместил TZM новыми осушителями D...IM. Для TZM, мы тоже поставляем все запчасти и материалы - и тоже, к сожалению, под заказ.

Для осушителей Ingersoll Rand TZV

Осушители Ingersoll Rand серии TZV - это осушители сжатого воздуха с горячей вакуумной регенерацией адсорбента. Мы поставляем любые оригинальные запчасти для осушителей TZV, некоторые из них - из наличия.

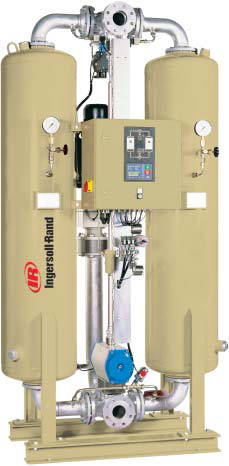

Модель	Qном, м³/ч	Габаритные размеры, мм			Фланцы, мм	Масса, кг	Осушитель TZV
Модель	Qном, м³/ч	Ширина	Глубина	Высота	Фланцы, мм	Масса, кг
TZV 070	420	971	1214	1954	40	460
TZV 085	510	969	1214	2204	40	560
TZV 107	642	1075	1306	2248	50	640
TZV 142	852	1093	1357	2271	50	770
TZV 197	1182	1279	1558	2664	80	940
TZV 250	1500	1267	1608	2680	80	1200
TZV 330	1980	1373	1700	2728	80	1580
TZV 392	2352	1335	2020	2846	100	1880
TZV 488	2928	1436	2082	2870	100	2350
TZV 592	3552	1628	2170	2940	100	2850
TZV 683	4098	1654	2450	3186	150	3300
TZV 790	4740	1833	2515	3210	150	3800
TZV 875	5250	1826	2550	3226	150	4200
TZV 1035	6210	1910	2600	3498	150	4950
TZV 1183	7098	1936	2650	3521	150	5700
TZV 1333	7998	2176	3100	3584	200	6400
TZV1533	9198	2299	3150	3604	200	7400
TZV1800	10800	2353	3250	3666	200	8700
TZV2050	12300	2514	3500	3853	250	11500
TZV2417	14502	2566	3600	3893	250	13500

Насколько нам известно, в настоящее время компания Ingersoll Rand более не поставляет адсорбционные осушители с горячей вакуумной регенерацией серии TZV. Их место в линейке продукции IR заняли осушители серии D...IB, с внешней горячей регенерацией, проводимой, как понятно из литературы Ingersoll Rand, при небольшом мзбыточном давлении. Каким образом в осушителях теперешней серии D...IB осуществляется охлаждение адсорбента, нам не ясно: с одной стороны, проводить охлаждение атмосферным воздухом при избыточном давлении - довольно смелое решение, на которое не пошел ни наш партнер, компания ZANDER, ни наши конкуренты - Donaldson Ultrafilter, Atlas Copco; с другой же стороны, в своей литературе Ingersoll Rand утверждает, что потери сжатого воздуха в осушителях D...IB отсутствуют полностью, что подразумевает охлаждение атмосферным воздухом... Как бы то ни было, к осушителям D...IB мы, к счастью, отношения не имеем, и запчасти к ним не поставляем.

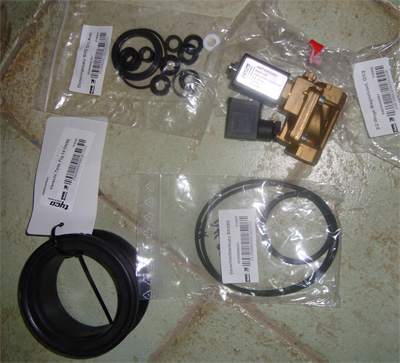

Некоторые изнашивающиеся части для TZV250

(из левого верхнего угла по часовой стрелке):

части для полудюймового клапана набора давления SVG,

термостойкий полудюймовый соленоидный клапан сброса давления,

уплотнения обратного клапана после модуля ТЭНов,

уплотнение отсечного клапана вакуумного насоса.

К показанным же в таблице выше осушителям серии TZV (у которых потери сжатого воздуха действительно отсутствуют полностью, как нам абсолютно точно, на собственном опыте, известно) мы поставляем любые оригинальные запчасти. Постоянно имеются у нас в наличии запчасти для планового технического обслуживания: пилотные соленоидные клапаны и блоки соленоидных клапанов в сборе, разгрузочные соленоидные клапаны, ремкомплекты отсечного клапана вакуумного насоса, ремкомплекты обратного клапана ТЭНа, ремкомплекты клапана набора давления, фильтроэлементы фильтра воздуха управления, фильтры-глушители. Также из наличия или под заказ, мы поставляем и любые другие запчасти и агрегаты, включая части главного и верхнего распредклапанов, электрические компоненты (контакторы пускателей ТЭНов и вакуумного насоса, трансформаторы, предохранители и пр.), датчики давления, температуры и температуры точки росы, вакуумные насосы и ТЭНы, аварийные термостаты и др.

Разумеется, мы поставляем также и фильтрующие элементы для предварительных и финальных фильтров, наверняка установленных до и после Вашего осушителя TZV, а также и силикагели германского производства, той же фирмы BASF Catalysts, которые засыпаются в TZV и первоначально на заводе: влагостойкий WS2050 для засыпки в качестве нижнего слоя, и обычный N2050 для засыпки поверх WS.

В случае, если Вы обратитесь к нам по поводу поставки запчастей для осушителей TZV, мы хотели бы еще раз напомнить: пожалуйста, обязательно указывайте серийный (заводской) номер осушителя с его шильдика!

Можем также отметить, что мы имеем довольно большой опыт поставки, монтажа, запуска, обслуживания и ремонта осушителей серии TZV (конечно, под другим названием), и мы будем рады проконсультировать Вас по связанным с их эксплуатацией и обслуживанием вопросам.

Для фреоновых осушителей сжатого воздуха Ingersoll Rand серий DS и TS

Мы поставляем также и любые запчасти для фреоновых (рефрижераторных, холодильных) осушителей сжатого воздуха Ingersoll Rand следующих моделей:

- DS002, DS004, DS006, DS009, DS012, DS018, DS024, DS030,

- TS040, TS050, TS060, TS070, TS080, TS110, TS140, TS180, TS220, TS270, TS370, TS450, TS600, TS770, TS900, TS1100

Фактически, эти рефрижераторные осушители производились, под романтичным названием PoleStar («Полярная звезда»), нашим партнером - итальянской компанией domnick hunter Hiross (итальянское подразделение domnick hunter). К настоящему времени их сняли с производства, но, разумеется, все запасные части к ним продолжают поставляться.

Собственно, в отличие от адсорбционных осушителей, Ingersoll Rand сохранила на шильдиках фреоновых осушителей данные о фактическом производителе, как это видно, например, на фотографии справа - поэтому, найти поставщика запчастей для DS и TS, т.е., в случае России, нашу компанию, не так сложно. Тем не менее, мы решили, для полноты картины, упомянуть на этой странице нашего сайта и эти серии осушителей.

Осушители PoleStar, они же Ingersoll Rand TS и DS, являются надежным оборудованием, с удачной конструкцией и качественными комплектующими. Поэтому, даже несмотря на то, что нами за почти 10 лет выпуска этих осушителей было в России продано их довольно много, мы редко получаем запросы на запасные части к ним. Пожалуй, единственная проблема, с которой нам (и, соответственно, Пользователям) довелось при эксплуатации PoleStar (= DS и TS) столкнуться более, чем 1 раз, это выход из строя реле давления хладагента. Реле давления хладагента в этих осушителях 2 штуки: одно является управляющим реле вентилятора охлаждения конденсатора, включается при росте давления фреона до определенного уровня, и выключается при его падении после работы вентилятора, а второе - аварийное реле давления, которое блокирует работу осушителя при росте давления фреона выше критического уровня (думаем, что понятно, что критический уровень выше, чем уровень включения вентилятора охлаждения). Как выглядят реле давления хладагента в осушителях DS и TS, Вы можете увидеть на фотографии чуть ниже.

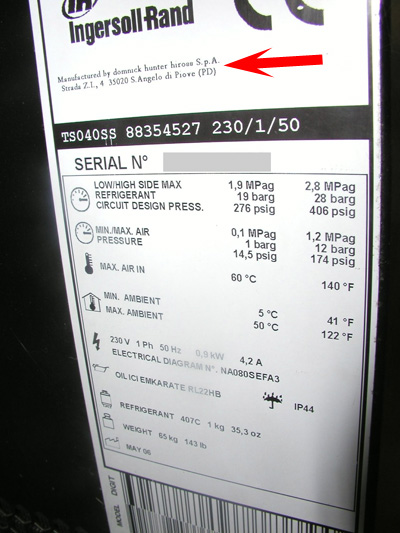

Шильдик осушителя TS040: присутствует и логотип Ingersoll Rand, и данные фактического

производителя - Hiross

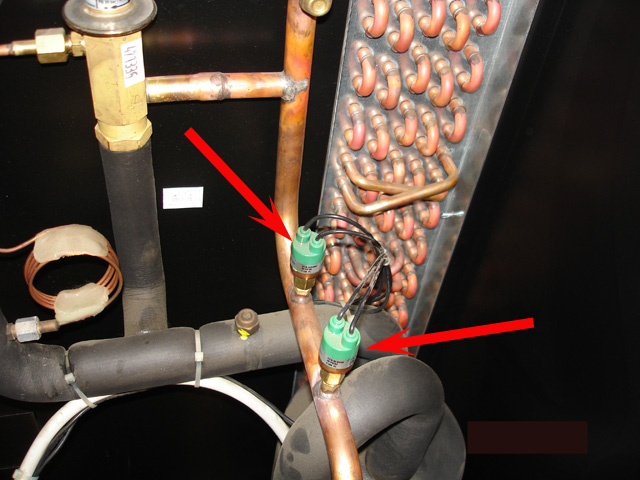

Реле давления хладагента в рефрижераторном осушителе Ingersoll Rand: управляющее вентилятором и аварийное

Производителем большинства реле давления, которые нам доводилось видеть в наших (и, соответственно, Ingersoll Rand TS и DS) фреоновых осушителях, являлась такая довольно известная фирма, как Danfoss; также, 1 или 2 раза попадались реле давления мексиканского производства, фирмы, название которой мы сейчас уже не можем вспомнить - однако, и Danfoss, и мексиканские реле давления выходили из строя - на некоторых предприятиях даже более, чем однажды. При этом, несмотря на то, что мы, конечно, не считали такую ситуацию нормальной, фактически и нас, и Пользователей беспокоила не только и не столько необходимость замены реле давления как таковая (стоят они относительно недорого, а меняются просто и за 2 минуты - предвосхищая возможный вопрос, хотим отметить, что подключаются реле давления через клапан Шредера, и поэтому при их демонтаже утечки фреона не происходит), сколько простой осушителя во время транспортировки реле давления до предприятия. Поэтому, в свое время мы закупили определенное количество этих прессостатов, и в дальнейшем регулярно пополняли их складской запас. Мы продолжаем это делать и сейчас, хотя в новых, пришедших на смену PoleStar, осушителях Hiross эта проблема исчезла.

По сути, эти реле давления, и еще запчасти для систем сброса конденсата - это единственные запасные части для фреоновых осушителей TS и DS, которые постоянно имеются у нас в наличии - но заказать у нас можно, разумеется, и любые другие части для них.

Пожалуйста, обращайтесь к нашим сотрудникам, если Вы испытываете затруднения в идентификации нужных Вам запчастей, если Вам требуется дополнительная информация, и по любым другим вопросам.
