Фильтроэлементы для магистральных фильтров Atlas Copco


Наш германский патнер - компания ZANDER Aufbereitungstechnik - производит фильтрующие элементы не только для установки в корпусы фильтров собственного производства, но и для замены фильтроэлементов в уже имеющихся на производствах корпусах фильтров многих производителей, в т.ч. и в фильтрах Atlas Copco.

Все фильтроэлементы полностью соответствуют оригинальным Atlas Copco по своим габаритным и присоединительным размерам, а по своим рабочим характеристикам действительно превосходят оригинальные.

Основные особенности наших фильтроэлементов для замены Atlas Copco

Фильтроэлементы ZANDER, в т.ч. и выполненные в модификациях для замены элементов в корпусах других производителей, имеют целый ряд преимуществ, обусловленных двумя основными принципиальными особенностями:
1. Наши элементы - плиссированные.
2. Наши элементы - без внешнего дренажного слоя.
Благодаря этим особенностям, наши фильтрующие элементы обеспечивают более низкую скорость движения потока (благодаря большей площади поверхности фильтрующего материала), меньший и медленне растущий уровень дифференциального давления, лучшее качество фильтрации, дольший срок службы. В конечном итоге, эти преимущества сводятся к главному - меньшим затратам на производство и подготовку сжатого воздуха.

Подробнее узнать о специфических особенностях и преимуществах наших фильтроэлементов Вы можете на странице нашего сайта «Фильтроэлементы ZANDER».
Тип фильтроэлемента ZANDERСтепень очисткиОстаточное содержание масла, мг/м³, не болееНачальное дифференциальное давление, барМакс. рабочая температура, °C
Грубой очистки V3 мкм-0.0280
Общей очистки ZP1 мкм0,50.0380
Тонкой очистки XP0,01 мкм0,010.0680
Сверхтонкой очистки XP40,01 мкм0,0010.1280
Угольные A-0,003 (пары масла)0.0340

Как видно из приведенных выше таблиц, по степени очистки наши типы фильтроэлементов соответствуют следующим типам Atlas Copco:
Тип фильтра Atlas CopcoТип фильтроэлемента ZANDER
DDpV
DDZP
PDXP
ф/э сверхтонкой очистки у Atlas Copco нетXP4
QDA

Замена элементов Atlas Copco (начиная с конца 1998 года)

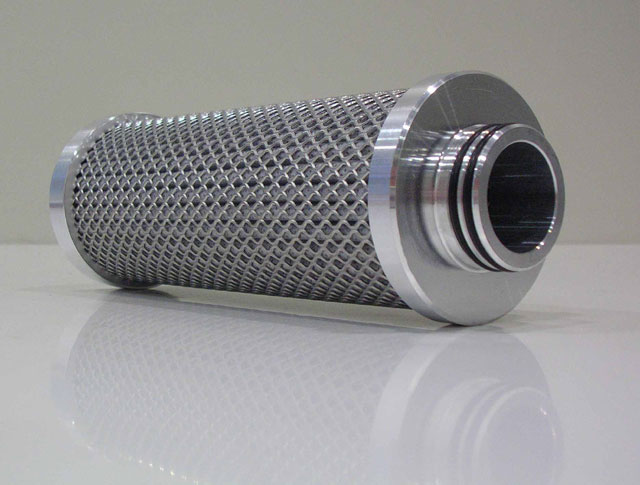

Фильтроэлемент Zander AC044A (аналог Atlas Copco QD44)

Пользуясь нижеприведенной инфорацией о соответствии типоразмеров корпусов и артикулярных номеров фильтроэлементов Atlas Copco нашим типов элементов, Вы можете самостоятельно определить нужную Вам замену.

Внимание! Если Вы нашли типоразмер корпуса, но артикул фильтроэлемента Atlas Copco не совпадает с указанным в таблице, обращайтесь к нашим сотрудникам.
Фильтр Atlas CopcoАртикул фильтроэлемента Atlas CopcoФильтроэлемент ZANDER
Фильтры серий DDp, DD, PD, QD типоразмера 9
DDp92901 0520 00 (2901052000)AC 009 V
DD92901 0520 00 (2901052000)AC 009 ZP
PD92901 0521 00 (2901052100)AC 009 XP
QD92901 0614 00 (2901061400)AC 009 A
Фильтры серий DDp, DD, PD, QD типоразмера 17
DDp172901 0613 00 (2901061300)AC 017 V
DD172901 0613 00 (2901061300)AC 017 ZP
PD172901 0524 00 (2901052400)AC 017 XP
QD172901 0525 00 (2901052500)AC 017 A
Фильтры серий DDp, DD, PD, QD типоразмера 32
DDp322901 0526 00 (2901052600)AC 032 V
DD322901 0526 00 (2901052600)AC 032 ZP
PD322901 0527 00 (2901052700)AC 032 XP
QD322901 0528 00 (2901052800)AC 032 A
Фильтры серий DDp, DD, PD, QD типоразмера 44
DDp442901 0529 00 (2901052900)AC 044 V
DD442901 0529 00 (2901052900)AC 044 ZP
PD442901 0530 00 (2901053000)AC 044 XP
QD442901 0531 00 (2901053100)AC 044 A
Фильтры серий DDp, DD, PD, QD типоразмера 55
DDp552901 1214 00 (2901121400)AC 055 V
DD552901 1214 00 (2901121400)AC 055 ZP
PD552901 1212 00 (2901121200)AC 055 XP
Фильтры серий DDp, DD, PD, QD типоразмера 60
DDp602901 0532 00 (2901053200)AC 060 V
DD602901 0532 00 (2901053200)AC 060 ZP
PD602901 0533 00 (2901053300)AC 060 XP
QD602901 0534 00 (2901053400)AC 060 A
Фильтры серий DDp, DD, PD, QD типоразмера 120
DDp1202901 0535 00 (2901053500)AC 120 V
DD1202901 0535 00 (2901053500)AC 120 ZP
PD1202901 0536 00 (2901053600)AC 120 XP
QD1202901 0537 00 (2901053700)AC 120 A
Фильтры серий DDp, DD, PD, QD типоразмера 150
DDp1502901 0538 00 (2901053800)AC 150 V
DD1502901 0538 00 (2901053800)AC 150 ZP
PD1502901 0539 00 (2901053900)AC 150 XP
QD1502901 0540 00 (2901054000)AC 150 A
Фильтры серий DDp, DD, PD, QD типоразмера 175
DDp1752901 0541 00 (2901054100)AC 175 V
DD1752901 0541 00 (2901054100)AC 175 ZP
PD1752901 0542 00 (2901054200)AC 175 XP
QD1752901 0543 00 (2901054300)AC 175 A
Фильтры серий DDp, DD, PD, QD типоразмера 260
DDp2602901 0544 00 (2901054400)AC 260 V
DD2602901 0544 00 (2901054400)AC 260 ZP
PD2602901 0545 00 (2901054500)AC 260 XP
QD2602901 0546 00 (2901054600)AC 260 A
Фильтры серий DDp, DD, PD, QD типоразмера 390
DDp3902906 7000 00 (2906700000)AC 390 V
DD3902906 7000 00 (2906700000)AC 390 ZP
PD3902906 7001 00 (2906700100)AC 390 XP
QD3902906 7002 00 (2906700200)AC 390 A
Фильтры серий DDp, DD, PD, QD типоразмера 520
DDp5202906 7003 00 (2906700300)AC 520 V
DD5202906 7003 00 (2906700300)AC 520 ZP
PDp5202906 7004 00 (2906700400)AC 520 XP
QDp5202906 7005 00 (2906700500)AC 520 A
Фильтры серий DDp, DD, PD, QD типоразмера 520F
DDp520F1617 7099 03 (1617709903)ACF 520 V
DD520F1617 7099 03 (1617709903)ACF 520 ZP
PD520F1617 7099 01 (1617709901)ACF 520 XP
QD520F1617 7099 02 (1617709902)ACF 520 A
Фильтры серий DDp, DD, PD, QD типоразмеров от 780F до 3150F - многоэлементные корпуса
DDp780F-3150F1617 7073 03 (1617707303)ACF 780 V
DD780F-3150F1617 7073 03 (1617707303)ACF 780 ZP
PD780F-3150F1617 7073 01 (1617707301)ACF 780 XP
QD780F-3150F1617 7073 02 (1617707302)ACF 780 A

До конца 1998 года

До конца 1998 года, в магиcтральных фильтрах Atlas Copco использовались фильтрующие элементы пр-ва нашего британского партнера - фирмы domnick hunter. Для этих фильтров мы можем предложить как замену ZANDER, так и являющиеся, по сути, оригинальными, элементы domnick hunter. Пользуясь нижеприведенной инфорацией о соответствии типоразмеров корпусов и артикулярных номеров фильтроэлементов Atlas Copco нашим типов элементов, Вы можете самостоятельно определить нужную Вам замену.

Внимание! Если Вы нашли типоразмер корпуса, но артикул фильтроэлемента Atlas Copco не совпадает с указанным в таблице, обращайтесь к нашим сотрудникам.

Фильтр Atlas CopcoАртикул фильтроэлемента Atlas CopcoФильтроэлемент ZANDER
Фильтры серий DD, PD, QD типоразмера 6
DD61202 6255 02 (1202625502) и 1202 6259 04 (1202625904)D 009 ZP
PD61202 6255 01 (1202625501)D 009 XP
QD61202 6264 00 (1202626400)D 006 A
Фильтры серий DD, PD, QD типоразмеров 13 и 7
DD13 и DD71202 6257 02 (1202625702) и 1202 3564 01 (1202356401)D 017 ZP
PD13 и PD71202 6257 01 (1202625701) и 1202 3563 01 (1202356301)D 017 XP
QD13 и QD71202 6281 01 (1202628101) и 1202 4747 00 (1202474700)D 013 A
Фильтры серий DD, PD, QD типоразмеров 25 и 12
DD25 и DD121202 6257 04 (1202625704) и 1202 3564 02 (1202356402)D 030 ZP
PD25 и PD121202 6257 03 (1202625703) и 1202 3563 02 (1202356302)D 030 XP
QD25 и QD121202 6268 01 (1202626801)D 025 A
Фильтры серий DD, PD, QD типоразмеров 40 и 30
DD40 и DD301202 6259 02 и 1202 3566 01D 058 ZP
PD40 и PD301202 6259 01 (1202625901) и 1202 3565 01 (1202356501)D 058 XP
QD40 и QD301202 6281 02 (1202628102)D 040 A
Фильтры серий DD, PD, QD типоразмеров 65, 85 и 60
DD65 и DD851202 6259 04 (1202625904) и 1202 3566 02 (1202356602)D 145 ZP
PD65, PD85 и PD601202 6259 03 (1202625903) и 1202 3565 02 (1202356502)D 145 XP
QD65 и QD601202 6268 02 (1202626802) и 1202 4718 00 (1202471800)D 065 A
Фильтры серий DD, PD, QD типоразмеров 170, 195 и 120
DD170, 195, 1201202 6262 02 (1202626202) и 1202 3568 01 (1202356801)D 220 ZP
PD170, 195, 1201202 6262 01 (1202626201) и 1202 3567 01 (1202356701)D 220 XP
QD170, 195, 1201202 6263 01 (1202626301) и 1202 4719 01 (1202471901)D 220 A
Фильтры серий DD, PD, QD типоразмеров 295, 250
DD295 и DD2501202 6262 04 (1202626204) и 1202 3568 02 (1202356802)D 330 ZP
PD295 и PD2501202 6262 03 (1202626203) и 1202 3567 02 (1202356702)D 330 XP
QD295 и QD2501202 6263 02 (1202626302) и 1202 4719 02 (1202471902)D 330 A
Фильтры серий DD, PD, QD типоразмеров 375 и 400
DD375 и DD4001202 8573 02 (1202857302)D 430 ZP
PD375 и PD4001202 8573 01 (1202857301)D 430 XP
QD375 и QD4001202 8572 00 (1202857200)D 430 A
Фильтры серий DD, PD, QD типоразмеров 450, 500, 360
DD450, 500, 3601202 6273 02 (1202627302) и 1202 3570 00 (1202357000)D 620 ZP
PD450, 500, 3601202 6274 01 (1202627401) и 1202 3569 00 (1202356900)D 620 XP
QD450, 500, 3601202 6274 00 (1202627400) и 1202 4572 00 (1202457200)D 620 A
Фильтры серий DD, PD, QD типоразмеров от 900F до 7200F (многоэлементные корпуса)
DD900F...DD7200F1202 6262 04 (1202626204)D 330 ZP
PD900F...PD7200F1202 6262 03 (1202626203)D 330 XP
QD900F...QD7200F1202 6263 02 (1202626302)D 330 A

С начала 2013 года компания Atlas Copco (Бельгия) выпустила новую линейку магистральных фильтров с оригинальным запатентованным исполнением и типом присоединения. Как выяснилось и компания Zander (Германия) смогла осуществить производство аналогов данных элементов идентичного качества и типоразмера. Наша компания гарантирует качество и полное соответствие оригинальным фильтрующим элементам Atlas Copco. По просьбе Клиента мы можем предоставить чертежи любых элементов.

Фильтр Atlas CopcoАртикул фильтроэлемента Atlas CopcoФильтроэлемент ZANDER
Фильтры серий DD, PD, QD типоразмера 10+
DD10+2901 2003 44 (2901200344)D 010 ZP
PD10+2901 2004 44 (2901200444)D 010 XP
QD10+2901 2005 44 (2901200544)D 010 A
Фильтры серий DD, PD, QD типоразмера 20+
DD20+2901 2003 01 (2901200301)D 020 ZP
PD20+2901 2004 01 (2901200401)D 020 XP
QD20+2901 2005 01 (2901200501)D 020 A
Фильтры серий DD, PD, QD типоразмера 35+
DD35+2901 2003 02 (2901200302)D 035 ZP
PD35+2901 2004 02 (2901200402)D 035 XP
QD35+2901 2005 02 (2901200502)D 035 A
Фильтры серий DD, PD, QD типоразмера 50+
DD50+2901 2003 03 (2901200303)D 050 ZP
PD50+2901 2004 03 (2901200403)D 050 XP
QD50+2901 2005 03 (2901200503)D 050 A
Фильтры серий DD, PD, QD типоразмера 70+
DD70+2901 2003 04 (2901200304)D 070 ZP
PD70+2901 2004 04 (2901200404)D 070 XP
QD70+2901 2005 04 (2901200504)D 070 A
Фильтры серий DD, PD, QD типоразмера 130+
DD130+2901 2003 05 (2901200305)D 130 ZP
PD130+2901 2004 05 (2901200405)D 130 XP
QD130+2901 2005 05 (2901200505)D 130 A
Фильтры серий DD, PD, QD типоразмера 170+
DD170+2901 2003 06 (2901200306)D 170 ZP
PD170+2901 2004 06 (2901200406)D 170 XP
QD170+2901 2005 06 (2901200506)D 170 A
Фильтры серий DD, PD, QD типоразмера 210+
DD210+2901 2003 07 (2901200307)D 210 ZP
PD210+2901 2004 07 (2901200407)D 210 XP
QD210+2901 2005 07 (2901200507)D 210 A
Фильтры серий DD, PD, QD типоразмера 310+
DD310+2901 2003 08 (2901200308)D 310 ZP
PD310+2901 2004 08 (2901200408)D 310 XP
QD310+2901 2005 08 (2901200508)D 310 A
Фильтры серий DD, PD, QD типоразмера 425+
DD425+2901 2003 09 (2901200309)D 425 ZP
PD425+2901 2004 09 (2901200409)D 425 XP
QD425+2901 2005 09 (2901200509)D 425 A
Фильтры серий DD, PD, QD типоразмера 550+
DD550+2901 2003 10 (2901200310)D 550 ZP
PD550+2901 2004 10 (2901200410)D 550 XP
QD550+2901 2005 10 (2901200510)D 550 A
Фильтры серий DD, PD, QD типоразмера 550+F с фланцевым присоединением
DD550+F1624 1843 06 (1624184306)F 550 ZP
PD550+F1624 1843 04 (1624184304)F 550 XP
QD550+F1624 1843 05 (1624184305)F 550 A
Фильтры серий DD, PD, QD типоразмеров от 850+F до 8000+F (многоэлементные корпуса)
DD850+F...DD8000+F1624 1844 03 (1624184403)F 850 ZP
PD850+F...PD8000+F1624 1844 01 (1624184401)F 850 XP
QD850+F...QD8000+F1624 1844 02 (1624184402)F 850 A

В случае затруднений с выбором замены для Вашего фильтроэлемента просим обращаться к нашим сотрудникам.
