Снижение затрат |
Преимущества сепараторов |
Ecosep S |
|
Сепаратор Ecosep S позволяет произвести необходимую обработку конденсата без больших затрат и штрафов. Модульная конструкция сепаратора Ecosep S обеспечивает экономичность как в плане приобретения, так и при эксплуатации.
А душевное спокойствие и снижение затрат являются гарантией окупаемости такого приобретения.
|
Конструкция установки обеспечивает легкость эксплуатации и технического обслуживания.
Сертификация Берлинского инженерно-строительного института.
Еще более впечатляющие результаты по сепарации были достигнуты в ходе испытаний на соответствие DIN 1999.
Четыре впускных отверстия для конденсата.
Наличие фильтра предварительной очистки перед фильтром
с активированным углем обеспечивает более продолжительный срок службы
и позволяет предотвратить перегрузку сепаратора (ecosep S15 – S61).
|
Большая пропускная способность обеспечивает высокий уровень надежности.
Стандартная поставка включает в себя систему двухфазного контроля очищен- ного конденсата (контрольный клапан). Резервуар для сбора масла с защитой от переливания.
Карман для хранения руководства по эксплуатации и обслуживанию и паспорта.
Сепаратор Ecosep S прошел испытания в Ассоциации по технадзору Германии. При наличии обогревателя (поставляется по выбору заказчика) сепаратор может быть установлен вне помещений.
Восемь типоразмеров со свободной подачей воздуха до 70 м3/мин (2400 квадратных футов в минуту).
|
Эффективность сепарации
|

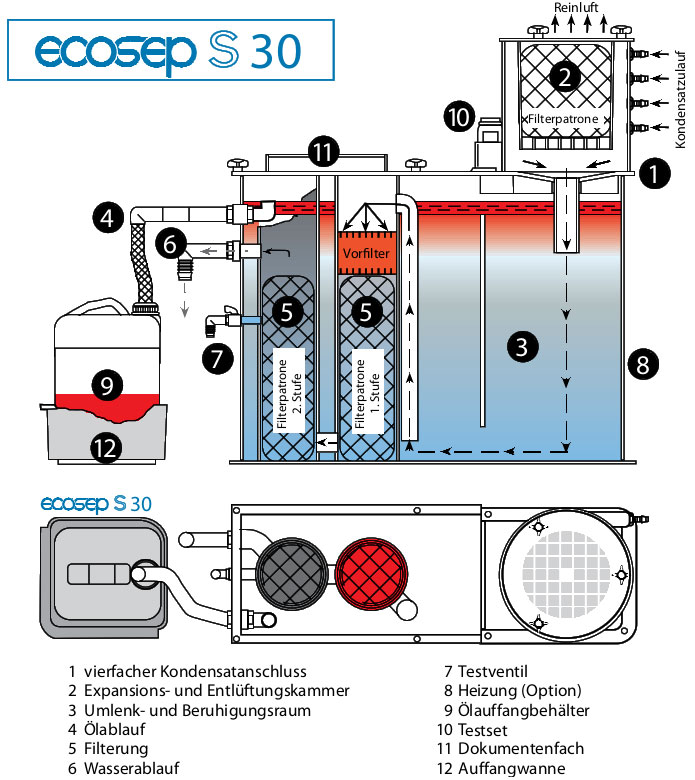

Принцип работы сепаратора Ecosep S прости эффективен.
Конденсат поступает в диффузионную трубу, которая выводит воздух наружу и
в которой аэрозоли удерживаются за счет специального фильтра.
Затем маслосодержащий конденсат попадает во флотационную масляную камеру, где происходит механическая сепарация.Частицы масла всплывают
и формируют слой на поверхности воды. Через регулируемую перегородку масло поступает в резервуар, поставляемый вместе с сепаратором. Вода же сначала проходит через фильтр предварительной очистки,
а затем через фильтр с активированным углем, в котором происходит адсорбция мелких частиц масла.
Такая трехуровневая сепарация является надежной и эффективной. Правильный выбор размера сепаратора Ecosep S позволит произвести очистку конденсата
до уровня содержания масла 10 мг/л или ниже, при этом очищенная вода может быть слита в канализацию.
|
| Тип | Производительность компрессора | Объем резервуара | Сухая масса вес | Габариты | Резьбовые соединения, включая штуцер для шланга | |||
| м3/мин* | л | кг | A
мм | B
мм | C
мм | Впуск | Выпуск | |
| ecosep S mini | 1.2 | 14 | 9 | 610 | 285 | 285 | 4 x G 1/2“ | G 1“ |
| ecosep S 1 | 2 | 22 | 15 | 650 | 430 | 325 | 4 x G 1/2“ | G 1“ |
| ecosep S 2 | 3 | 40 | 15 | 908 | 437 | 325 | 4 x G 1/2“ | G 1“ |
| ecosep S 4 | 5 | 74 | 22 | 965 | 600 | 380 | 4 x G 1/2“ | G 1“ |
| ecosep S 8 | 8 | 120 | 25 | 965 | 620 | 520 | 4 x G 1/2“ | G 1“ |
| ecosep S 15 | 15 | 160 | 28 | 1.160 | 620 | 520 | 4 x G 1/2“ | G 1“ |
| ecosep S 30 | 30 | 230 | 55 | 1.160 | 850 | 520 | 4 x G 1/2“ | G 1“ |
| ecosep S 61 | 70 | 790 | 90 | 1.450 | 1.300 | 1.000 | 4 x G 1/2“ | G 2“ |
| Производительность компрессора в м3/мин | |||
| Тип компрессора | Винтовой компрессор | Роторные маслозаполненные компрессоры | Поршневой компрессор одностороннего |
| ecosep S mini | 1 2 4 8 15 30 61 | mini 1 2 4 8 15 30 61 | mini 1 2 4 8 15 30 61 |
| Турбинное масло | 1.2 2.0 3.0 5.0 8.0 15.0 30.0 70.0 | 1.2 2.0 3.0 4.0 6.0 11.0 25.0 60.0 | 0.6 1.0 1.5 2.0 4.0 9.0 20.0 30.0 |
| Масло VCL 0.8 | 1.6 2.0 3.0 4.5 8.0 20.0 50.0 | 0.6 1.0 2.0 2.0 2.0 5.0 15.0 50.0 | 0.4 0.7 1.0 |
| Масло VDL 0.8 | 1.6 2.0 3.0 6.0 10.0 25.0 60.0 | 0.6 1.0 2.0 3.0 2.5 8.0 18.0 50.0 | 0.4 0.7 1.0 2.0 3.0 6.0 11.0 30.0 |
| Синтетическое масло | 0.8 1.6 2.0 3.0 3.0 4.0 18.0 40.0 | 0.8 1.0 2.0 3.0 1.8 2.0 10.0 40.0 | 0.4 0.7 1.0 2.0 2.5 3.5 7.0 30.0 |
Как определить количество конденсата?
|
Пример:
Производительности
компрессора:
Длительность
работы:
Конденсат:
Количество:
|
Конденсат, образующийся
в компрессоре при температуре
на входе 20°C и относительной влажности 70°C, давление 8 бар.
20 м3/мин (700 кв. футов в мин.)
10 часов день
20 дней в месяц
13.5 литра в час
135 литров день
2700 литров в месяц
|  |
